Vemos una red con 4 ordenadores, 1 switch y 1 router. Los 4 ordenadores tienen IPs parecidas , todas tienen en común que empiezan por "192.168.3". Así que la red es "192.168.3.0/24".

Es decir una dirección de red es toda la parte que tienen en común los ordenadores y el resto de bits (parte de los hosts) a cero, pero indicando la mascara en formato CIDR. La dirección de Broadcast es con el resto de bits (parte de los hosts) a uno.

• Direcciones de host, red y broadcast
• Direcciones de red y broadcast

Ahora vamos a añadir un nuevo ordenador "al otro lado" de Internet

Este nuevo ordenado tiene la IP "192.168.4.123". Sabemos que era red es de tipo C, así que la dirección de red es "192.168.4.0/24". Su router tiene la dirección "192.168.4.56".

Pero podemos ver que cada router tiene 2 IPs , esto es así porque está conectado a dos redes distintas y en cada red tiene un IPs distintas. También debe tener por lo tanto dos tarjetas de red, llamadas Interfaces de red

• Router A , el de la izquierda

• Router B , el de la derecha

Usando el comando "ifconfig" en Linux podremos ver cada una de las interfaces de red que tenemos. Aunque ahora se llaman por ejemplo "enp2s0" en vez de "eth0". Para saber porque han cambiado el nombre podemos mirar los siguientes enlaces eth0 o enp0s3? Nombres de interfaces de red en Linux y ¿Por qué han cambiado el nombre de las interfaces de red en Linux

Recordemos un momento lo que hacía Ethernet. Ethernet Lo único que permitía era comunicar dos ordenadores (o también llamados Hosts) que estén conectados directamente con un cable. Recordar que un Switch lo único que hace es conectar directamente ordenadores (Es como una regleta de enchules eléctricos)

Entonces, mediante ethernet no es posible comunicar directamente el host "192.168.3.123" con el host "192.168.4.123" ya que están físicamente en redes distintas. ¿Como se envían información entonces? Mediante los router. Podemos decir que un Router es el encargado de conectar dos redes distintas.

¿Como sabemos que dos ordenadores están en redes distinta? Porque su dirección de red es distinta. La forma de calcularlo es con la dirección de red y la máscara de red.

• Máscara de red
• Calculadora de Red
• Máscara de red
• Máscara de red

El protocolo IP es simplemente el software que hayen los routers y ordenadores que permite enviar información de un ordenador a otro de internet sin que estén directamente conectados. Si en Ethernet cada vez que enviábamos algo se hacía mediante paquetes Ethernet , en el protocolo IP lo que enviamos son Datagramas.

• Protocolo IP

Veamos el algoritmo que se usa para enviar un datagrama con información

1. Según nuestra IP (IP origen) y la IP a la que queremos enviar los datos (IP destino) comprobamos si están en la misma red.
   1. Si están en la misma red, se envía directamente
   2. Si no están en la misma red se envían al router , también llamada puerta de enlace.
2. Una vez llegado al router, comprueba la IP del destino del datagrama.
   1. Si la IP destino está en la misma red, se envía directamente
   2. Si la IP destino *NO* está en la misma red, mira en la tabla de encaminamiento a que router enviarlo, reenvía el datagrama y volvemos al paso 2
   3. Si según la tabla de encaminamiento no hay ningún router al que entregar el datagrama, se pierde ese datagrama

• OpenWebinars. Capa IP
• OpenWebinars. Enrutamiento
• OpenWebinars. Datagrama IP

Siguiendo con el ejemplo vemos que ahora se muestran todos los routers que forman la red

Veamos como se envía un datagrama desde el ordenador "192.168.3.25" al ordenador "192.168.4.123"

1. El ordenador ve que los datos van a un ordenador de otra red , así que lo envía a su puerta de enlace , es decir al router A (192.168.3.34).
2. El router A comprueba que el datagrama no es para ningún ordenador de su red y según su tabla de encaminamiento lo envía al router D (3.239.54.45)
3. El router D comprueba que el datagrama no es para ningún ordenador de su red y según su tabla de encaminamiento lo envía al router B (67.45.67.3)
4. El router B comprueba que el datagrama es para un ordenador de su red, así que lo envía directamente al 192.168.4.123

La puerta de enlace (Tambien llamada Pasarela o Gateway) no es mas que la IP del router por defecto al que enviar los datagramas.

Veamos ahora de algunos ordenadores su puerta de enlace

Hacer notar que la IP de puerta de la puerta de enlace siempre es de la misma red que el ordenador.

Una tabla de encaminamiento solo indica dado una IP hacía que router hay que reenviarlo.

• Tabla de encaminamiento del Router A

• Tabla de encaminamiento del Router B

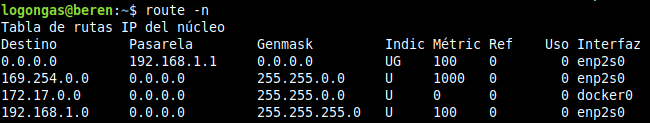

Puedes probar en tu linux con el comando route -n y verás tu tabla de encaminamiento. Como podrás observar es mucho mas sencilla que la de los routers.

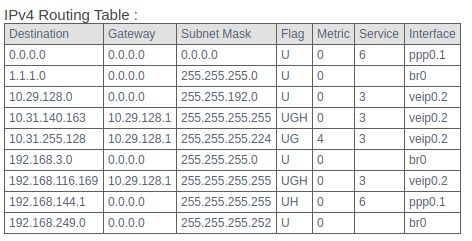

También vemos ver la tabla de encaminamiento de un router de los que tenemos en casa:

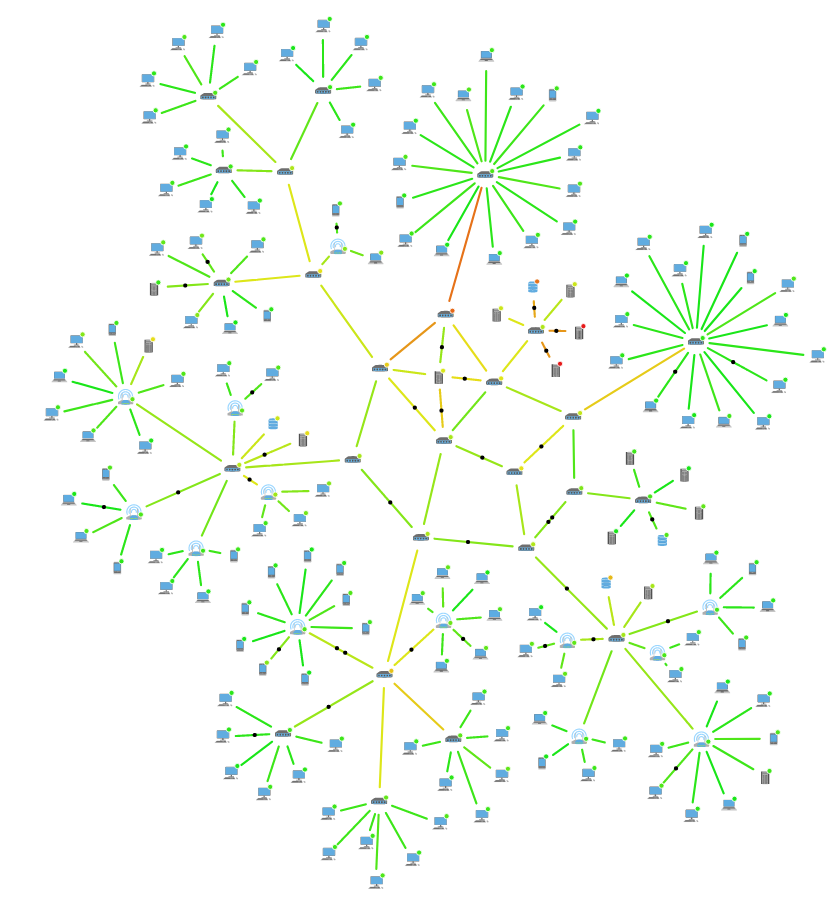

Un ejemplo mas complejo de redes IP sería el siguiente:

Por último veamos una foto de como se ve realmente Internet (pincha en la imagen para verla mejor):

Video de como ha evolucionado internet

19 mapas que explican la geografía de Internet

• Datos de los 2 ordenadores y Routers

• Tablas de encaminamiento del Ordenador izquierda

• Tablas de encaminamiento del Ordenador Derecha

• Tablas de encaminamiento del Router A

• Tablas de encaminamiento del Router B

De la dirección de tu casa indica:

• La IP
• Las máscara
• La clase de IP (A, B o C)

Si añadimos 3 ordenadores mas a la red izquierda del router A. Indica que IPs podrían tener.

Rellena la siguiente tabla

Rellena la siguiente tabla

Rellena la siguiente tabla

Rellena la siguiente tabla

Rellena la siguiente tabla

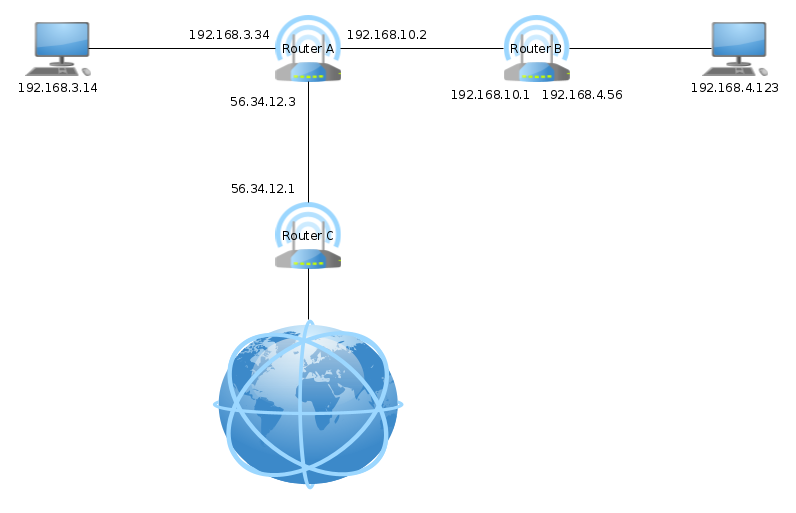

Según el diagrama del último ejemplo de red, rellena las siguientes tablas:

Tabla de encaminamiento del Router A. Hay varias filas a rellenar

Tabla de encaminamiento del Router B. Hay varias filas a rellenar y tiene que tener en cuenta las redes de la "derecha"

Tabla de encaminamiento del Router C. Hay varias filas a rellenar y es bastante complejo ya que tiene que tener en cuenta todas las redes

Usando la herramienta yEd Graph Editor

Crea una diagrama de red con al menos 10 ordenadores, 3 routers ²³⁾. e internet, indicando

• Las IPs, mascara y puerta de enlace de todos los ordenadores y Routers
• Las tablas de encaminamiento de los ordenadores y routes
• Ejemplo de por donde iría un datagrama desde un ordenador de una red a otro ordenador de otra red
